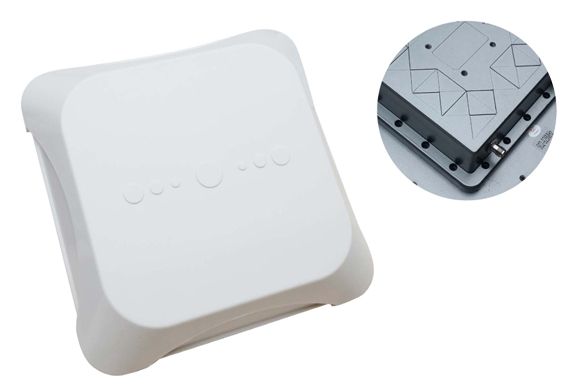

型号：LJYZN-201单双天线一体机
尺寸：290mm×290mm×105mm
净重：2800g
简介
LJYZN-201是一款高性能的UHF超高频电子标签一体机，完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
特点
l 完全自主知识产权设计；
l 基于R2000设计，充分支持符合EPC CLASS1 G2标 准的电子标签，优异的多标签防碰撞功能；
l 工作频率902～928MHz(可以按不同国家或地区要求 调整)
l 以广谱跳频(FHSS)或定频发射方式工作；
l 输出功率达至30dBm（可调）；
l 内置8dbi圆极化天线，典型读取距离9米*；
l 允许外接1个天线，实现一体式双天线读写；
l 支持自动方式、交互应答方式、触发方式等多种工作模式；
l ＋9V~+24V电源供电；
l 支持RS232、RS485、韦根、TCPIP等多种用户接口。
l 支持1路外接灯或蜂鸣控制，2路继电器控制。
l 高可靠性工业级设计，满足严苛工作环境要求；
* 有效距离与电子标签及工作环境相关。
电特性
l 极限参数
|
项目 |
符号 |
数值 |
单位 |
|
电源电压 |
VCC |
28 |
V |
|
工作温度 |
TOPR |
-10~+55 |
℃ |
|
贮藏温度 |
TSTR |
-20~+75 |
℃ |
l 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
|
项目 |
符号 |
最小 |
典型 |
最大 |
单位 |
|
电源电压 |
VCC |
8 |
9 |
24 |
V |
|
工作电流 |
IC |
|
600 |
1500 |
mA |
|
工作频率 |
FREQ |
902 |
|
928 |
MHz |
接口
读写器外视图：
1．OUTPUTA（male）：电源和通讯接口
|
项目 |
描述 |
|
1 |
+9~24V电源接口DC |
|
2 |
RS232串行通讯接口DB9 |
|
3 |
TCPIP网络接口RJ45 |
2．OUTPUTB（female）信号接口
|
颜色 |
符号 |
描述 |
|
黑 |
TGIN |
触发输入端（内部通过5.1k电阻上拉到+5V） |
|
棕 |
VOUT+ |
+9~24V电源正极输出（内部直接和电源输入端连通） |
|
红 |
WD0 |
韦根数据0 |
|
橙 |
CM_RLY2 |
内置继电器2公共端 |
|
黄 |
NC_RLY1 |
内置继电器1常闭端 |
|
绿 |
NO_RLY1 |
内置继电器1常开端 |
|
蓝 |
R+ |
RS485接口R+端 |
|
紫 |
OUTPUT0 |
外接灯控制端 |
|
红黑 |
GND |
信号地 |
|
黄黑 |
WD1 |
韦根数据1 |
|
粉 |
NC_RLY2 |
内置继电器2常闭端 |
|
灰 |
NO_RLY2 |
内置继电器2常开端 |
|
白 |
CM_RLY1 |
内置继电器1公共端 |
|
浅绿 |
R- |
RS485接口R-端 |
3．TNC外接天线接口
|
